高壓計量箱兩元件跟三元件的不同之處有哪些？

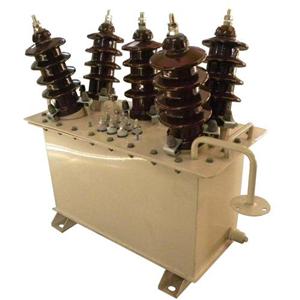

常見的高壓計量箱，10KV高壓計量箱，油浸式高壓計量箱，干式高壓計量箱都可分為三線三線計量箱跟三相四線計量箱，同時也可稱為兩元件高壓記載箱，三元件高壓計量箱。高壓計量箱廠家小編告訴您詳細的差異不同首要體現在：
1.兩元件中A、C兩相裝有電壓、電流互感器，電壓互感器為V/V接線。二次電壓為100V。配用三相三線電能表。三元件中A、B、C三相均有電壓、電流互感器，電壓互感器為Y/Y接線。接線二次相電壓為400/√3可選用380V三相四線電能表。也可選用三塊220V民用電能表別離計費，再累加電量。另一種二次電壓為100/√3，可選用100V的三相四線電能表。
2.由組合互感器和計量儀表箱組成，組合互感器由兩臺電壓互感器和兩臺電流互感器拼裝在一起而成。計量儀表箱內配有D86系列三相電度表和保險裝置，單向計量時配一塊有功電度表和一塊無功電度表，雙向計量時配二塊有功電度表和兩塊無功電度表。
3.復變比計量箱選用二次替換變比復式，便于替換變比時，更直接，高效的工作。
4.復變比計量原理，選用V／V-12接線方式，電壓回路中二次b點接地，電流回路中A.C相電流二次回路尾端接地。在復變比計量箱內部，電流二次回路尾端，電壓二次回路尾端b點，已銜接為一點，但并未接地，實際接電表丈量時，該點（b）應牢靠接地。
