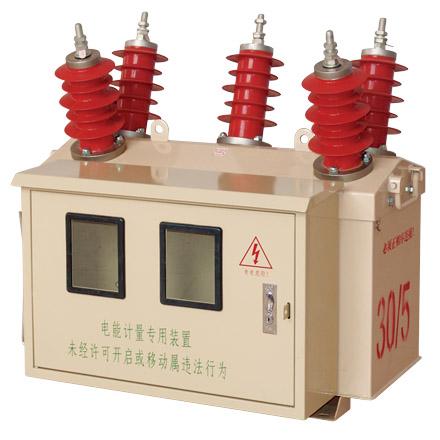

組合互感器的檢定方法
常見組合互感器的結構原理:組合互感器的結構比較簡單，由一次繞組、二次繞組、鐵芯、框架、外殼、接線端子等組成。它們彼此絕緣。其工作原理與變壓器基本相同。初級繞組的匝數(N1)較少，直接串聯在供電線路中。當一次負載電流()通過一次繞組時，產生的交變磁通感應出二次電流()，二次電流()成比例減小。二次繞組的匝數(N2)較大，與儀表、繼電器、變送器等電流線圈的二次負載(Z)串聯形成閉環。由于一次繞組和二次繞組的安匝數相等，I1N1=I2N2，組合互感器的額定電流小于實際運行時組合互感器的負載阻抗，二次繞組接近短路狀態，相當于一臺變壓器短路運行。
穿芯式組合互感器本身結構沒有一次繞組，從L1到L2的載流(負荷電流)導線穿過軋制硅鋼片制成的圓形(或其它形狀)鐵芯，起到一次繞組的作用。二次繞組直接均勻纏繞在圓形鐵芯上，與儀表、繼電器、變送器等電流線圈的二次負載串聯，形成閉合回路。由于穿芯式組合互感器沒有一次繞組，其變比是根據一次繞組穿過變壓器鐵芯的匝數來確定的。穿芯匝數越多，變壓比越小。
多抽頭組合互感器。在這種類型的組合互感器中，初級繞組是不變的。當纏繞次級繞組時，增加幾個抽頭以獲得多個不同的變壓比。它有一個鐵芯和一個固定匝數的初級繞組，次級繞組用絕緣銅線纏繞在套在鐵芯上的絕緣筒上。二次繞組不同變比的抽頭引出后連接到接線端子座上，每個抽頭都有自己的接線端子，形成多種變比。這種組合互感器的優點是可以根據負載電流比，通過改變二次接線端子的接線來改變變比，不需要更換組合互感器，為使用提供了方便。
不同變比的組合互感器。這種類型的組合互感器具有相同的鐵芯和一次繞組，而二次繞組被分成兩個不同匝數的獨立繞組，以滿足相同負載電流下不同變比和不同精度等級的需要。
可調初級繞組，次級多繞組組合互感器。這種組合互感器的特點是有很多特定的可變范圍，可以改變，在高壓組合互感器中比較常見。它的一次繞組分為兩段，分別穿過變壓器的鐵芯，二次繞組分為兩個帶抽頭、不同精度等級的獨立繞組。初級繞組與變壓器外部的連接件相連。通過改變連接件的位置，使初級繞組串聯或并聯，從而改變初級繞組的匝數，以獲得不同的變壓比。
